소개
5052 H32 알루미늄 트레드 플레이트 (체커/다이아몬드/5바) 잔액 해양 등급 내식성, 좋은 힘, 그리고 작업성.
경사로를 건설하는 경우, 트럭/밴 바닥, 플랫폼, 계단, 식품 공장 산책로, 아니면 해양 갑판, 5052 H32는 신뢰할 수 있는 "설치하고 잊어버리는" 옵션입니다..
이 가이드는 숫자를 제공합니다, 애플리케이션 로직, PO를 절단하고 제작을 계획할 때 중요한 비교.
의 의미는 무엇입니까? 5052 H32
합금 "5052"를 해독합니다.
"5xxx"는 다음을 의미합니다. 알-마그네슘 합금. 5052 알류미늄 대략적으로 들어있다 2.2-2.8% 마그네슘 안정화를 위해 미량의 크롬이 있음.
화학은 해양 등급 내식성, 매우 좋은 용접성, 그리고 더 나은 힘 ~보다 3003 형태를 유지하면서.

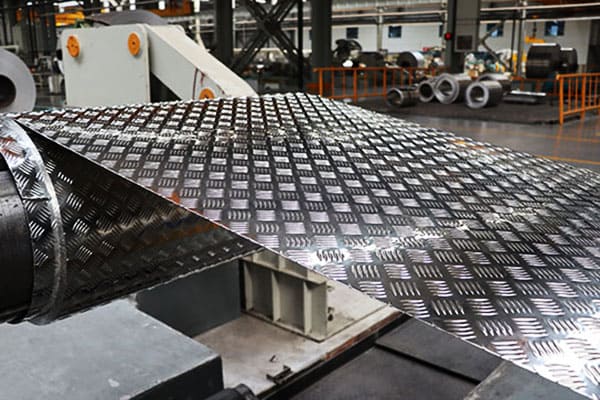

생산 5052 H32 알루미늄 트레드 플레이트
5052 알루미늄 화학 성분 (중량%)
AA/ASTM별 참조 범위; PO/MTR에서 인증. "일반적인" 값은 중간 범위입니다., 안내용으로만.
| 요소 |
범위 (중량%) |
전형적인 (중량%) |
메모 |
| 마그네슘 (마그네슘) |
2.2 – 2.8 |
2.5 |
주요 강도 & 내식성 기여자 |
| 크롬 (Cr) |
0.15 – 0.35 |
0.25 |
구조 안정화; 내식성을 향상시킨다 |
| 규소 (그리고) |
≤ 0.25 |
0.10 |
불순물 제어; 과잉 피해 성형성 |
| 철 (철) |
≤ 0.40 |
0.20 |
인성과 표면 품질을 위해 낮게 유지 |
| 구리 (구리) |
≤ 0.10 |
0.03 |
Cu가 높을수록 내식성이 저하될 수 있습니다. |
| 망간 (망) |
≤ 0.10 |
0.03 |
곡물 제어; 일반적으로 낮게 유지됨 |
| 아연 (아연) |
≤ 0.10 |
0.03 |
부식 거동을 보호하기 위해 제한됨 |
| 티탄 (의) |
≤ 0.10 |
0.02 |
일부 용융물의 결정립 미세화제 |
| 기타, 각 |
≤ 0.05 |
— |
미량원소 (예를 들어, ~ 안에, 납) 개별적으로 캡핑됨 |
| 기타, 총 |
≤ 0.15 |
— |
지정되지 않은 추적의 합계 |
| 알류미늄 (알) |
균형 |
~96.9 |
합금 첨가 후 잔여물 |
성격 "H32"를 해독하십시오
템퍼 코드는 금속이 어떻게 그 특성에 도달했는지를 설명합니다.:
- 시간 = 변형 경화된 (냉간 압연으로 가공 경화).
- 3 = 안정된 저온 처리로 사용 중에 물성이 표류하지 않습니다..
- 2 = 쿼터 하드 변형 경화 수준.
요컨대, H32 = 변형 경화 ~ 4분의 1경화, 그런 다음 안정화. 완전 어렵지 않아요, 그래서 여전히 안정적으로 구부러지고 형성됩니다..
이것이 실제로 무엇을 의미하는가
5052 H32가 균형 잡힌 지점을 공격합니다.: 좋은 힘 바닥/경로용, 우수한 내식성 해양 및 세척 구역용, 그리고 깨끗한 굴곡 더 강한 성격으로 인한 균열 위험 없이 (또는 6061-T6).
용접이 잘되네요 (나/너, 5356 필러), 멋지게 마무리된다 (양극산화처리/페인트), 그리고 트레드 플레이트 융기된 패턴을 형성하여 견인력과 강성을 더해줍니다 ~8-12% 플랫 시트에 비해 무게 증가.
주요 특성 5052 H32 알루미늄 트레드 플레이트
| 재산 |
5052 H32 (시트/트레드 베이스) |
왜 중요한가요? |
| 인장강도 |
≒ 228 MPa (33 ksi) |
강철의 무게 없이 실제 하중을 운반합니다. |
| 항복 강도 (0.2% 오프셋) |
≒ 193 MPa (28 ksi) |
바닥과 계단의 찌그러짐 방지 |
| 연장 |
≒ 12~18% (두께에 따라 다름) |
균열이 적고 성형 및 모서리 헤밍이 가능합니다. |
| 브리넬 경도 |
~ 60 HB |
도보 및 카트 이동 시 내구성이 뛰어남 |
| 밀도 |
0.097 lb/in³ (2.68 g/cm3) |
정확한 중량 및 화물 계획을 위한 기초 |
| 내식성 |
훌륭한 (해양/화학물질 튀김) |
해안 지역에 선호, 음식, 그리고 씻을 수 있는 공간 |
| 용접성 |
훌륭한 (나/너; 5356 필러) |
강한, 부식 방지 조인트 |
| 완성도 |
우수한 아노다이징 처리/페인트 |
밝고 깨끗하게 유지하기 쉽습니다. |
표준: 공급하다 ASTM B209 (시트) 그리고 ASTM B632/B632M (압연 트레드 플레이트). MTR/COC 사용 가능.
크기, 패턴, 및 완료
일반적인 패턴에는 3바가 포함됩니다., 5바 (최고의 다재다능한 견인력과 손쉬운 청소) 그리고 다이아몬드 (1-술집) 대담한 모습을 위해.
다음과 같은 표준 시트 4×8피트 (48″×96″), 5×10피트, 크기에 맞게 자르는 공백은 일상적입니다..
마감 범위는 다음과 같습니다. 밀 에게 양극산화처리된 또는 밝은 딥 양극 처리; 공장 PE 보호필름 제작 중에 표면을 깨끗하게 유지합니다..
실제 무게 — 4×8 시트 예시 (5052 H32)
트레드가 플랫 시트에 비해 질량을 ~10% 증가시킵니다.. 아래 숫자는 사용 밀도 0.097 lb/in³.
| 기본 두께 |
플랫 4×8 무게 (파운드) |
평평한 (kg) |
흘레 +10% (파운드) |
흘레 +10% (kg) |
| 0.063″ (1.6 mm) |
28.2 |
12.8 |
31.0 |
14.1 |
| 0.080″ (2.0 mm) |
35.8 |
16.2 |
39.3 |
17.8 |
| 0.100″ (2.5 mm) |
44.7 |
20.3 |
49.2 |
22.3 |
| 0.125″ (3.2 mm) |
55.9 |
25.4 |
61.5 |
27.9 |
| 0.188″ (4.8 mm) |
84.0 |
38.1 |
92.4 |
41.9 |
| 0.250″ (6.4 mm) |
111.7 |
50.7 |
122.9 |
55.7 |
이를 사용하여 처리량을 추정합니다., 화물, 간격을 지원하고.
선택 시기 5052 H32 알루미늄 트레드 플레이트
차량 및 경사로
트럭/밴 바닥용, 트레일러 데크, 스프레이나 염분에 노출된 적재 경사로, 0.125″ 5바인 5052 H32 알루미늄 체크무늬 플레이트 일꾼이다.
찌그러짐에 강하고 페인트 없이도 밝게 유지됩니다.. 긴 램프 범위 또는 포크 휠 지점 하중은 종종 다음과 같은 이점을 얻습니다. 0.188–0.250″ 또는 더 가까운 크로스 멤버.

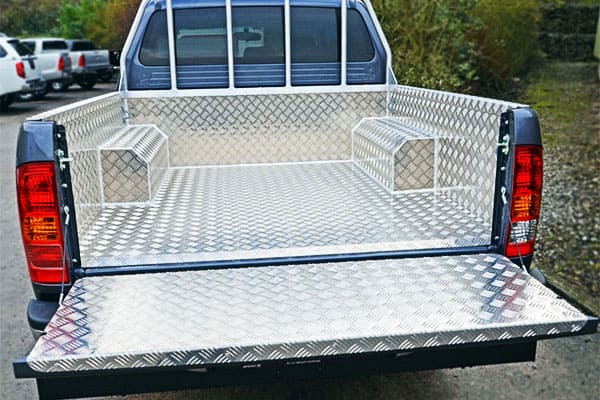

5052 픽업 트럭 침대용 알루미늄 트레드 플레이트
계단과 패션쇼
유출된 물질이 있는 실내/실외 계단은 깨끗하고 안전하게 작동됩니다. 0.100–0.125″ 5바.
단 가장자리를 자르거나 뻣뻣함을 위해 작은 반환을 끊습니다.. 5052 보다 안정적으로 구부러집니다. 6061 여기.
해양 및 식품 식물
워시다운, 소금물, 및 소독제 노출 선호 5052 H32 내식성 때문에.
사용 양극산화처리된 또는 밝은 딥 더 빠른 청소를 위해 마무리; 0.100–0.125″ 대부분의 통로를 덮고 있습니다.
캐비닛 및 경비원
도구 상자의 경우, 서랍, 벽 킥플레이트, 장식 패널, 0.063-0.100″ 패턴이 흠집을 숨기면서 무게를 낮게 유지합니다..
다이아몬드 패턴은 "장식"을 더 많이 읽습니다.; 5바는 "유틸리티"를 의미합니다.
5052 H32 대 유사한 옵션 (나란히)
| 특징 |
5052 H32 트레드 |
3003 H22 트레드 |
6061 T6 트레드 |
스틸 체커 |
| 힘 (인장) |
~33ksi |
~22ksi |
~42ksi |
매우 높음 |
| 성형성 |
매우 좋은 |
훌륭한 |
보통의 (급하게 굽은 곳에서는 균열이 생기기 쉽습니다.) |
어려운 (무거운) |
| 부식 (해양/화학) |
훌륭한 |
좋은 |
양호-보통 (특히 염화물에서) |
페인트/아연도금 필요 |
| 용접성 |
훌륭한 |
좋은 |
좋은 |
보통의 (그리고 무겁다) |
| 1/8″의 무게, 4×8 |
~61.5파운드 (흘레) |
~61.5파운드 (비슷한) |
~61.5파운드 (비슷한) |
~179파운드 |
| 최고의 사용 |
선박, 경사로, 바닥 |
장식, 가벼운 의무, 쉬운 성형 |
프레임, 볼트로 고정된 구조물 |
중공업 바닥 |
테이크아웃
선택하다 5052 H32 내식성과 작업 강도가 중요한 경우. 3003 H22 가장 쉬운 성형 및 쇼 마감을 위해. 선택하다 6061 T6 더 견고한 볼트 체결 플랫폼이 필요하지만 더 강한 굽힘을 수용할 수 있는 경우. 스틸체커는 강하지만 3× 무게 그리고 코팅이 필요해요.
제작 지침 (처음으로 제대로 해봐)
절단. 적절한 톱니 수가 있는 카바이드 블레이드를 사용하십시오.; 유지하다 패턴이 위로 향하게 잡담을 줄이기 위해. 가볍게 디버링하여 러그가 견인력을 위해 바삭바삭하게 유지되도록 합니다..
벤딩. 5052 H32는 단단한 굴곡을 견딜 수 있습니다.; 실제적인 규칙으로, 사용 내부 반경 ≒ 1–1.5× 재료 두께 그리고 벤드를 달리세요 ~ 사이 제기 막대, 가장 높은 꼭대기를 통하지 않고.
용접. MIG/TIG 포함 ER5356 필러는 강력하게, 부식 방지 조인트. 전용 스테인레스 와이어 브러시로 청소; 염화물 세척제를 피하세요.
마무리 손질. 아노다이징 처리가 잘 되어 내구성이 뛰어납니다., 청소 가능한 표면. Bright-dip은 다이아몬드 패턴의 반사율을 향상시킵니다..
죔. 야외 및 해양용, 선택하다 스테인레스 패스너 갈바닉 커플을 줄이기 위한 절연 와셔 포함, 특히 강철 서브프레임의 경우.
애플리케이션 선택기 (빠른, 실용적인 매트릭스)
| 대본 |
권장사양 |
메모 |
| 픽업/트럭 침대 라이너 |
5052 H32, 0.125″, 5바 |
미끄럼 방지, 찌그러짐 방지, 세탁하기 쉬운 |
| 트레일러/적재 램프 |
5052 H32, 0.125–0.188″ |
편향을 제한하기 위한 크기 지지 간격 |
| 식품 공장 통로 |
5052 H32, 0.100–0.125″, 양극산화처리된 |
원활한 정리; 좋은 내화학성 |
| 해양 데크/도크 |
5052 H32, 0.125–0.188″ |
소금을 헹구세요; 최상의 외관을 위해 절단된 가장자리를 밀봉하십시오. |
| 걸음 수/코 |
5052 H32, 0.100–0.125″ |
밑단 가장자리; 철근 사이의 굽힘 정렬 |
| 캐비닛/가드 |
5052 H32, 0.063-0.100″, 다이아몬드 |
빛, 뻣뻣한, 흠집을 숨긴다 |
품질, 공차, 및 문서
우리는 공급합니다 5052 H32 트레드 플레이트 장착 일관된 패턴 높이, 평탄, 그리고 타이트 컷 투 사이즈 당 ASTM B209/B632.
각 시트에는 다음이 포함되어 있습니다. PE 보호필름, 코너 가드, 그리고 팔레트 포장. MTR/COC 프로젝트 제출 요청 시 포함됨.
자주 묻는 질문
할 것이다 5052 H32 굴곡부 균열?
당신이 지킬 때는 그렇지 않아요 R≒1~1.5t 러그 사이를 구부려. 밑단이 매우 타이트한 경우, 가볍게 사전 점수를 매기거나 고려 3003 극한 성형용.
식품이나 해양 분야에서 양극 산화 처리가 가치가 있습니까??
예. 정리 속도가 빨라집니다, 얼룩 저항력을 향상시킵니다., 윤기를 보호하고. 지정하다 밝은 딥 더 높은 광택의 장식적인 느낌을 원한다면.
용접해도 되나요 5052 강철 프레임을 밟다?
사용 기계적 고정 또는 강철에 접착/고정된 알루미늄 서브프레임. 꼭 병행해야 한다면, 갈바니 부식을 줄이기 위해 서로 다른 금속을 분리하고 조인트를 밀봉합니다..
결론
5052 H32 알루미늄 트레드 플레이트 스윗스팟을 선사합니다 미끄럼 방지 견인, 내식성, 매장 친화적인 제작.
와 비교하다 3003, 그것은 서비스에서 더 강해집니다; 와 비교하다 6061, 계단이 있는 곳이 더 깨끗하게 구부러진다, 경사로, 그리고 반품도 포함됩니다.
강철 체커 반대, 그것은 무게는 3분의 1 정도 녹을 방지하기 위해 코팅이 필요하지 않습니다..
선택하다 0.063-0.100″ 캐비닛 및 가드용, 0.125″ 일반층 및 경사로용, 그리고 0.188–0.250″ 점하중이나 긴 경간이 강성을 요구하는 경우.
성냥 5바 유틸리티 또는 다이아몬드 장식용, 그리고 추가하세요 아노다이징 처리 위생과 외모가 중요할 때.
